无纸记录仪的工作原理是什么？

2023-12-07 11:55:00

次

　　无纸记录仪的工作原理主要包括以下几个步骤：

　　1.信号采集：

　　-无纸记录仪通过各种传感器或变送器，接收来自工业现场的模拟信号，如温度、压力、流量等物理量。

　　-这些传感器将物理量转换为电信号，通常为4-20mA的电流信号或0-5V的电压信号。

　　2.信号调理：

　　-采集到的电信号可能存在噪声、干扰或幅度不合适等问题。

　　-无纸记录仪内部的电路会对这些信号进行滤波、放大、隔离等调理操作，以提高信号的质量和稳定性。

　　3.A/D转换：

　　-经过调理后的模拟信号被送到模数转换器（A/D转换器）。

　　-A/D转换器将模拟信号转换为数字信号，以便进行数字处理和存储。

　　4.数据处理：

　　-数字信号被微处理器或数字信号处理器接收，并进行各种运算和处理。

　　-这可能包括数据的线性化、单位换算、补偿计算等，以将原始数据转换为实际的物理量数值。

　　5.数据存储：

　　-处理后的数据被存储在内部的存储器中，如闪存或硬盘。

　　-存储器可以保存大量的数据，并且能够长时间保存，以便后续的查询和分析。

　　6.显示和输出：

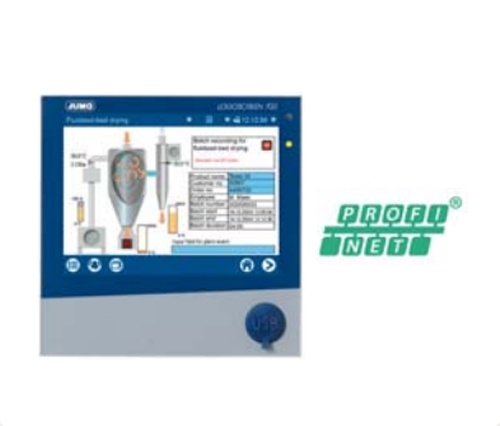

　　-无纸记录仪通常配备液晶显示屏，可以实时显示当前的测量值、曲线等信息。

　　-同时，还可以通过通信接口（如RS232、RS485、以太网等）将数据传输到上位机或其他设备，进行远程监控和数据分析。

　　例如，在一个温度监测系统中，温度传感器产生的模拟信号被无纸记录仪采集，经过调理和A/D转换后，微处理器将数字信号处理为实际的温度值并存储。显示屏实时显示温度变化曲线，同时数据可通过网络传输到远程监控中心。
